Drahtlose Blitzauslöser
• Tochterblitz (Slave)

Um ein Blitzgerät drahtlos zu zünden, benötigt man einen Tochterblitz-Auslöser, diese gibt es fertig im Fotofachhandel / Ebaie für viel Geld.
Oder im Selbstbau (DIY) für weniger als 10 Euro.


--> Tochterblitzauslöser für Kameras mit Mess- Vor- oder "Anti Rote Augen"- Blitz.
  • für Digitalkameras ohne separaten Anschluss für einen "richtigen" Blitz
  • für bessere Lichtführung bei allen geblitzen Bildern - mit zwei oder mehr Blitzgeräten.
  • für "indirektes" Blitzen mit dem in die Kamera eingebauten Blitzgerät
  • zur Erhöhung der Blitzstärke des in die Kamera eingebauten Blitzgerätes.
Ein Tochterblitz benötigt man zum Beispiel
z.B. bei dem hier abgebildeten Blitzgerät habe ich
1)  den original Reflektor durch einen mit einem Filteraufsatz versehenen ausgetauscht
2) das Blitzgerät mit einer Stativbefestigung versehen
3) Tochterblitzauslöser mit zwei BPW34 nachgerüstet.
4) dieser ist abschaltbar
    Klick auf das Bild
    zum Vergößern
    Benötigt werden nur wenige Bauteile (siehe Schaltung unten).

    Eine oder mehre Fotodioden (hier BPW34) erzeugen einen kurzen Spannungsimpuls mit dem ein Transistor oder Thyristor dann geschaltet wird und damit den Blitz zündet.

    Nicht schön. aber funktioniert
    Klick auf das Bild zum Vergößern
    Ich habe für meine Zwecke mehrere alte Bltzgeräte vom Flohmarkt entsprechend umgebaut und mir einige einfache Tochterblitzauslöser (siehe unten) gebastelt.

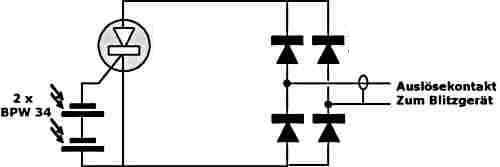

    Schlatung 1
    Schaltung aus dem Selbatbau Projekt in

     CT 2000 Heft 20 Seite224

    Diese Schaltung ist nur für neuere Blitzgeräte die am Kontaktschuh eine Spannung von max. 6 V haben.

    Bei älteren Blitzgeräten können hier 150 V und mehr anstehen. In diesem Fall muss eine Schaltung mit einem Triac aufgebaut werden.

    Diese Schaltung funktioniert bei mir Problemlos an "alten" Blitzgeräten.Durch den Gleichrichter ist der Anschluss des Blitzes unkritisch.
    Es geht jedoch auch ohne den Gleichrichter.

    Quelle: CT
     CT 2000 Heft 20 Seite224

    Hier einige von mir gebaute Tochterblitzadapter mit der einfachen Schaltung

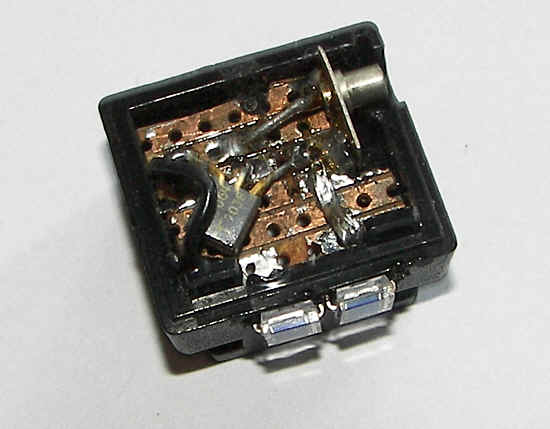

    - links: Elektronik in einen Blitzadapter von Mittenschuh auf Kabel (geöffnet) eigebaut

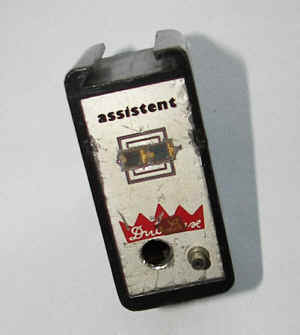

    - in der Mitte einen Alten umgebauten Blitzadapter

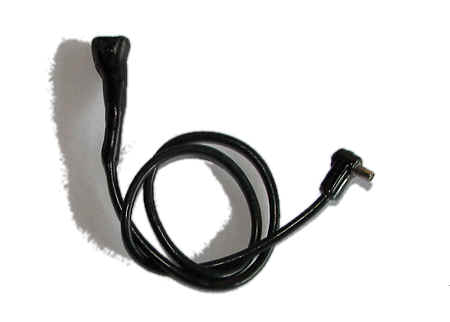

    - rechts als Kabel - die Elektronik befindet sich, mit Klebstoff versiegelt, am Ende des Kabels, an der anderen Seite eine Blitzanschluss - Buchse.
    Hierfür habe ich ein Blitzverländerungskabel durchgeschnitten.

    Nachteil dieser Schaltung:

    Sie können nicht zwischen den von manchen Digitalkameras ausgesendeten Meß- oder Vorblitzen und dem eigentlichen Hauptblitz unterscheiden....

    Tochterblitzauslöser für Kameras mit
    Mess- Vor- oder "Anti Rote Augen"- Blitz    .
